XK3190－A12+(E)

称重指示器

使用说明书

（1.04版）

上海耀华称重系统有限公司制造

沪制 00000071 号

目录

第一章 主要参数 2

第二章 外观与连接                                        3
              一. 仪表显示与键盘功能示意图
         二. 键盘功能
         三. 传感器和仪表的联接
四. 大屏幕与仪表的联接
五. 串行通讯接口与仪表的联接

第三章 仪表标定 6
一．通用标定方法
二．快速标定方法

第四章 操作说明                                           8
          一. 开机及开机自动置零
          二. 手动置零 (半自动置零)
          三. 除皮功能
              四. 计数功能
              五. 用户功能设置
六. 大屏幕与仪表的连接、使用
七．串行通信接口

第五章 维护保养及注意事项 10

第六章 信息提示 11

亲爱的用户：

            在使用仪表前，敬请仔细阅读说明书!

第一章 主要参数

   1. 型号：                                       XK3190－A12+(E) 称重指示器
2. 准确度：                  3级,n=3000
3. 采样速度：                            10次/秒
    4. 传感器灵敏度范围：          1.5～3mV / V
    5. 分度值：                            1/2/5/10/20/50可选
    6. 显示：                                     6位LCD / LED，6个状态指示
    7. 大屏幕显示接口（可选）：采用串行输出方式，电流环信号,传输距离≤2000米
         8. 通讯接口（可选）：          RS232C；波特率1200/2400/4800/9600可选
9. 使用电源：               免维护铅酸蓄电池 DC6V/4AH
   10. 使用温度：                0～40℃
   11. 储运温度：                         -25～55℃
    12. 湿度：                 ≤85%RH

仪表特色：

高精度A/D转换，可读性达1/30000;
调用内码显示方便，替代感量砝码观察及分析允差；
特殊的软件技术，增强系统的抗振动能力；
数字滤波的速度、幅度以及稳定的时间可设置；
称重计数功能（单件重量有断电保护）；
畜牧秤功能
多种背光模式可选；
选配RS232通讯口，波特率可选，通讯方式可选；
选配20mA电流环大屏幕通讯口；
可定制非标改制型品种（可根据客户需求定制）
1. 带kg/lb转换功能的改制型；
2. 带2个定值输出（TTL）功能的改制型；

（3）带峰值保持的改制型；

第二章 外观与连接

仪表显示和键盘功能示意图:

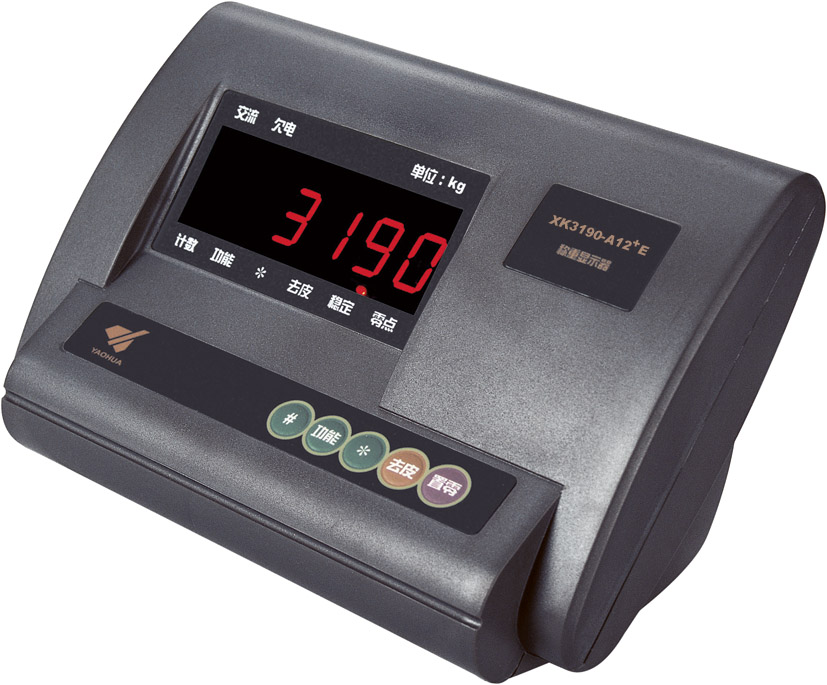

（图2-1）仪表机壳示意图

#

功能

*

除皮

置零

开/关
（A12+E无此键）

（图2-2）仪表键盘示意图

二. 键盘功能

【 # 】: 开机自检时长按此键进入标定模式。
【功能】：在称重状态时，按此键大于5秒，进入用户设置模式。

按此键小于5秒，进入计数状态。
3. 【 * 】：在计数状态时，按此键进入取样样本数输入状态。
4. 【除皮】：在称重状态时，按此键除皮重。
5. 【置零】：在称重状态时，按此键重量显示为零。
6. 【开/关】：在关机状态时，按此键开机，在开机状态，按此键关机。（A12+E无此键）

三. 传感器与仪表的联接
1. 传感器的连接采用9芯插头座. 图2-3 标注了各引脚的意义。
2.请使用六芯屏蔽电缆，以确保仪表良好的计量性能。
若现场只有四芯屏蔽电缆，可在9芯传感器接头处短接1脚和2脚，短接6脚和7脚。

显示器端口传感器端口

V- S- 屏蔽 ⑥ V+ 激励电源＋

⑦ S + 反馈信号＋

① ② ③ ④ ⑤ ① V - 激励电源—

⑥ ⑦ ⑧ ⑨ ② S - 反馈信号— ⑨ IN+ 输入信号＋

V+ S+ IN- IN+ ⑧ IN - 输入信号—

⑤屏蔽屏蔽线

(图2-3 ) 传感器连接图

若采用四芯屏蔽电缆，请短接V-和S-，V+和S+。若S-和S+未连接，仪表示值可能产生漂移现象。

(图2-4) 仪表与电脑及大屏幕的连接图

四. 大屏幕与仪表的联接 (可选功能)
大屏幕信号为20mA恒流的电流环信号，以二进制码串行输出，波特率为600。仪表与大屏幕的连接方法请参照图2-4。

仪表大屏幕输出引线与大屏幕显示器联接必须准确无误，倘若联接错误，将损坏仪表输出端口或损坏大屏幕显示器输入端口，甚至可能严重损坏仪表和大屏幕显示器，要求使用配套的专用联接线。

五. 串行通讯接口与仪表的联接 (可选功能)

通讯接口输出引线与计算机联接必须准确无误，倘若联接错误，将损坏仪表输出端口或计算机
通讯输入端口，甚至严重损坏仪表和计算机及相应的外部设备。进行计算机通讯须具备必要的计算机技术和程序编制能力，须由专业技术人员参与或指导。非专业人员请不要随意联接。

  XK3190-A12+（E）仪表具有RS232串行通讯接口，可与计算机进行通讯。仪表与电脑的连接方法请参照图2-4.
通讯接口采用RS232C，所有数据均为ASCII码。数据格式为1个起始位，8个数据位，1个停止位，无校验。通讯方式分为以下两种:
(1) 连续方式: 所传送的数据为当前称量（毛重，净重或皮重）。
毛重格式为： ww000.000kg 或 ww000.000lb 净重格式为：wn000.000kg 或 wn000.000lb
皮重格式为： wt000.000kg 或 wt000.000lb
注：以上小数点位置是根据仪表的小数点位置设置确定。
    (2) 指令方式 (命令字均为ASCII字符)：仪表按上位机所发送的指令，执行相应的操作。
命令R          仪表接收命令并发送一次重量数据（格式同连续方式）
命令T           仪表接收命令，仪表去皮（同去皮键），不接收命令，仪表返回CR LF
命令Z           仪表接收命令，仪表置零（同置零键），不接收命令，仪表返回CR LF

第三章     仪表标定

一、通用标定方法
开机初始化过程中长按【＃】键直到笔画自检结束，仪表即进入标定状态，显示【d    X 】。按照以下步骤逐步操作，

分度值设置：

显示【d     X 】      按【除皮】键选择1、2、5、10、20、50，按【＃】键确认，自动进入下一参数的设置。按【除皮】键自动步进循环显示。
显示【d     X 】
显示【d     1 】
显示【d     2 】
显示【d     5 】
显示【d    10 】
显示【d    20 】
显示【d    50 】
显示【d     1 】
例如在显示【d    5】时，按【＃】键，分度值即设置为5，并自动进入小数点设置状态。

小数点设置：

显示【P     X】       按【除皮】键选择0、1、2、3位小数，按【＃】键确认，自动进入下一个参数的设置。按【除皮】键自动步进循环显示。
显示【P    0】
显示【P   0.0】
显示【P 0.00】
显示【P 0.000】
显示【P    0】
例如在显示【P 0.000】时，按【＃】键，小数点即设置为0.000，并自动进入最大秤量设置状态。

最大秤量设置：

显示【FULL 】按【除皮】键进入数字输入状态。
显示【0 0 0 0 0 0】按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步
进加一，直到最大秤量值出现，按【＃】键确认，自动进入下一个参数的设置。
例如显示【0 2 5 0 0 0】按【＃】键确认，并自动进入零点标定状态。

零点标定：

显示【noLoAd】秤台上无物，等到稳定标志符▼出现，按【＃】键，零点标定完成，进入量程标定状态。

满量程标定：

显示    【AdLoAd】      在秤台上放置砝码，按【除皮】键进入输入状态。
显示    【0 0 0 0 0 0 】按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所显示的数字和砝码重量相等，当稳定标志符▼出现时，按【＃】键确认，结束量程标定状态。
显示    【    End】

轻触仪表后侧的标定开关按钮键，仪表将保存参数，返回到称重状态。

二、快速标定方法
开机初始化过程中长按【＃】键直到笔画自检结束，仪表即进入标定状态，显示【d    X 】。按照以下步骤逐步操作，

1. 快速零点标定：
在显示【noLoAd】以前的任何时刻，按【功能】键，保留原来分度值、小数点、最大秤量的参数设置不变，仪表直接进入零点标定状态。等到稳定标志符▼出现，按【置零】键，显示【 End】，表示保留原来满量程标定的参数，轻触仪表后侧的标定开关按钮键，仪表将保存参数，返回到称重状态。

2．直接进入满量程标定状态：
在显示【AdLoAd】以前的任何时刻，按【 * 】键，保留原来分度值、小数点、最大称量的参数设置不变，保留原来的零点参数不变，直接进入满量程标定状态。

第四章 操作说明

一. 开机及开机自动置零
1. 接通电源后，仪表进行“000000～999999”的笔划自检，初始化完成后进入称重状态。
2. 开机时，如果秤台重量偏离零点，但仍在设置的置零范围以内，仪表将自动置零；若在设置的置
         零范围以外，仪表将报警“Err 3”，提示超出置零范围，此时须去除秤台上重物或调整秤体零位或重新标定、设置。
二. 手动置零 (半自动置零)
1. 在称重状态，若空秤时出现偏差，按【置零】键，可以使仪表回零。
2. 显示值偏离零点但仍在置零范围以内时，按【置零】键起作用。否则按【置零】键不起作用。(此时必须重新标定或设置置零参数)
3. 只有稳定标志符亮时，可以进行置零操作。
三. 除皮功能
    在称重显示状态下，显示重量为正，且稳定时，按【除皮】键可将当前重量作为皮重扣除，此时仪表显示净重为0，净重标志符亮。
四. 计数功能
       在称重显示状态下，按【功能】键进入计数状态，显示count，放上一定数量的重物，稳定后，按【 * 】键，显示C00000，按【除皮】键对应小三角移动选择位，按【置零】键，小三角对应位加一递增，输入样本数，按【 * 】键，进入计数状态，对应计数状态小三角点亮。按【功能】键返回称重状态。进入计数状态后，显示count，按【 * 】键二次，直接进入计数状态，仪表将按照上次取样结果进行计算显示。（此过程中，出现“ERR 4”表示本次取样失败，仪表保留上次取样结果）
五．累计功能
    称重状态下，按【 * 】键，仪表累计当前重量，再按一次【 * 】键则返回称重状态；
    在零位状态按【 * 】键，可显示当前累计值；在累计状态中，按【功能】键可清零。
    注意：每次累计前秤台必须回零！否则不能进行下一次的累计操作。
六．畜牧秤功能
1、在称重状态下长按“功能”键进入设置，按*号键切换参数至P14，再按“去皮”选择功能，选择0关闭畜牧秤功能，选择1使用畜牧秤功能，设置完毕后短按“功能”键退出设置。
2、若P14选择畜牧秤功能，在称重状态下短按【#】键执行畜牧秤功能，此时延时一定时间后重量固定显示，同时标志灯全亮。当再次按【#】键或者重量归零时恢复到称重状态（P13是畜牧秤秤滤波强度，可根据实际情况设定）。
七．用户功能设置
       在称重状态下，按【功能】键大于5秒，进入用户设置模式，用户设置模式有P1~P14十四种参数设置，按【除皮】键进行数值更改，按【*】键选择下一个参数。参数描述如下：
       1、P1    x                 kg Lb 转换
        x=1:            kg显示
        x=2:            Lb显示
2、P2    x                 自动关机设置 (A12E型无此功能)
        x=1:            无自动关机功能
        x=2:            10分钟
x=3：           20分钟
x=4：           30分钟
3、P3     x                  波特率设置
        x=1:            9600
        x=2:            4800
        x=3:            2400
        x=4:            1200
4、P4     x                  RS232输出净重、毛重选择
        x=1:            输出净重
        x=2:            输出毛重
        x=3:               输出皮重
5、P5   x                   RS232输出方式选择
        x=1:            不发送（RS232停止）
        x=2:            连续发送
        x=3:           稳定时连续发送
        x=4:            命令方式（Z：置零，T：去皮，R：发送一次重量数据）
        x=5:            大屏幕显示
        x=6:            大屏幕和RS232同时使用
6、P6    x                       A12:背光设置   ；A12+E:省电功能设置
        x=1:            A12:无背光             A12+E:无省电功能
        x=2:            A12:自动背光           A12+E:有省电功能
        x=3:            A12:常亮              A12+E:无此项
7、P7   x                      零点跟踪范围
        x=1:            0.5e
        x=2:            1.0e
        x=3:            1.5e
        x=4:            2.0e
        x=5:            2.5e
        x=6:            3.0e
        x=7:            5.0e
        x=8:            禁止跟踪
8、P8    x                  置零键范围
        x=1:            2%FS
x=2:                4%FS
x=3:                10%FS
x=4:           20%FS
x=5:           100%FS
9、P9    x                  开机零点范围
        x=1:            2%FS
     x=2:            4%FS
        x=3:            10%FS
        x=4:            20%FS
        x=5:               100%FS
x=6:                禁止开机置零
10、P10    x                 数字滤波时间强度
        x=1:            快
        x=2:            中
        x=3:            慢
   11、P11   X                  稳定时间
        x=1:            快
        X=2:            中
        X=3             慢
   12、P12   X                 稳定幅度
        X=1:               低
        X=2:            中
        X=3            高
   13、P13   X                  畜牧秤强度
        x=3:            弱
        X=4:            中
        X=5：           强
        X=6：           很强
   14、P14   X                  畜牧秤开关
        X=0:               关闭畜牧秤功能
        X=1:            打开畜牧秤功能

第五章 维护保养及注意事项
一. 为保证仪表显示清晰和使用寿命，本仪表不宜放在阳光直射下使用，放置地点应较平整。
二. 不宜放在粉尘及振动严重的地方使用，避免在潮湿的环境中使用。
三. 传感器和仪表须可靠连接，系统应有良好的接地，远离强电场、强磁场，传感器和仪表应远离强腐蚀性物体，远离易燃易爆物品。

▲！不要在有可燃性气体或可燃性蒸汽的场合使用；不得使用在压力容器罐装系统。
▲！在雷电频繁发生的地区，必须安装可靠的避雷器，以确保操作人员人身安全，防止雷击损坏仪表及相应设备。
▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作；在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。

四. 严禁使用强溶剂(如：苯、硝基类油)清洗机壳。
五. 不得将液体或其他导电颗粒注入仪表内，以防仪表损坏和触电。
六. 在插拔仪表与外部设备联接线前，必须先切断仪表及相应设备电源！

▲！在插拔传感器联接线前，必须先切断仪表电源（关机）！
▲！在插拔大屏幕联接线前，必须先切断仪表和大屏幕电源！
▲！在插拔通讯联接线前，必须先切断仪表和上位机电源！

七. 公司忠告客户：使用本公司仪表前应对仪表进行检测验收。本公司仅对仪表自身质量负责，最高赔偿额在故障仪表自身价值2倍以内，对仪表所处的系统问题不承担责任。
八. 仪表对外接口须严格按使用说明书中所标注的方法使用，不得擅自更改联接。本表在使用过程中
   若出现故障，应立即拔下插头，送专业厂维修。一般非衡器专业生产厂家不要自行修理以免造成更
   大的损坏。本仪表不允许随意打开，否则不予保修。
九. 本仪表自销售之日起一年内，在正常使用条件下，出现非人为故障属保修范围，请用户将产品及
    保修卡(编号相符)，一同寄往特约维修点或供应商。生产厂对仪表实行终身维修。
十. 仪表充电说明：
A12+仪表充电时需要先插上交流电，打开仪表后面的船型开关，仪表面板上的绿色交流指示灯亮，仪表即进入充电状态。当开启液晶显示，仪表正常工作时，如果插上交流电，仪表也进入充电状态。充电模式为恒压限流充电。充电时间约为10小时。A12+E仪表充电时需要先插上交流电，打开仪表后面的船型开关，仪表面板上的红色交流指示灯亮，仪表即进入充电状态。注意，A12+E仪表需要开机充电，充电时，LED数码管也会显示重量。充电模式为恒压限流充电。充电时间约为10小时。
